热保护器

从2011年开始,安的电子确立了产品研发线路图,每三年一规划,12年来累计开发8个系列30个型号新品。

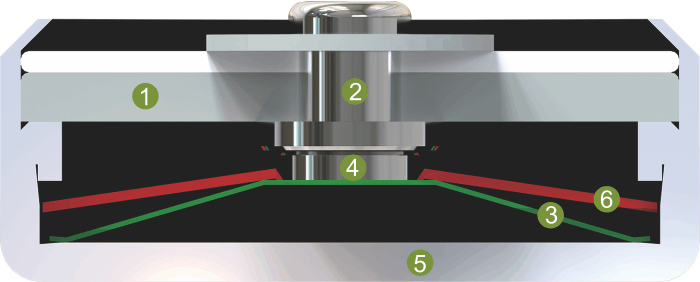

ST01 系列

主要零部件

1)陶瓷盖板   2)静触点   3)簧片   4)动触点   5)外壳   6)双金属片


连接结构

静触点和陶瓷盖板铆接;动触点与簧片焊接,簧片成十字架状,四个脚同外壳底部相连;双金属片内孔穿过动触点放置在簧片上。电流经过静触点到动触点,再通过簧片连接外壳形成回路。

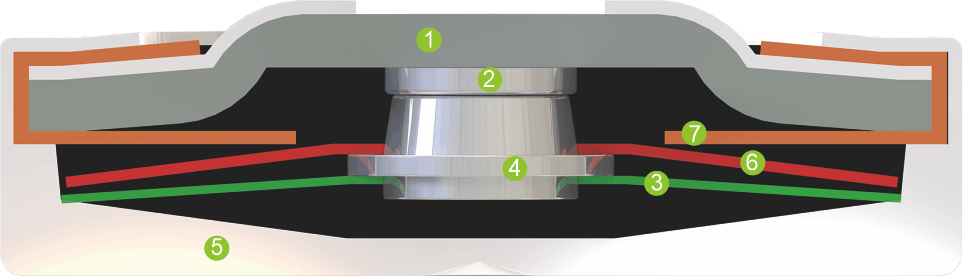

ST11 系列

主要零部件

1)铁盖板     2)静触点     3)锅仔片

4)动触点     5)外壳        6)双金属片     7)绝缘纸


连接结构

静触点和铁盖板焊接;双金属片和锅仔片通过动触点上的台阶组合在一起。电流经过静触点到动触点,再通过锅仔片连接外壳形成回路。

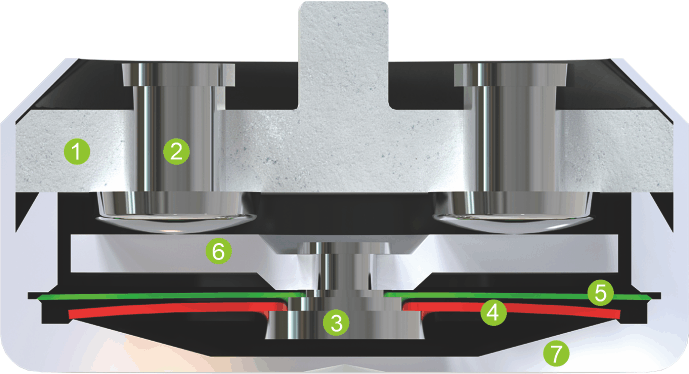

ST06 系列

主要零部件

1)陶瓷盖板  2)静触点  3)铆接轴销  4)双金属片

5)锅仔片     6)动触片  7)外壳


连接结构

静触点和陶瓷盖板铆接在一起;动触片、双金属片和锅仔片通过轴销铆接在一起;动触片在锅仔片的预压力下,与静触点紧密接触;电流经过静触点和动触片形成回路。

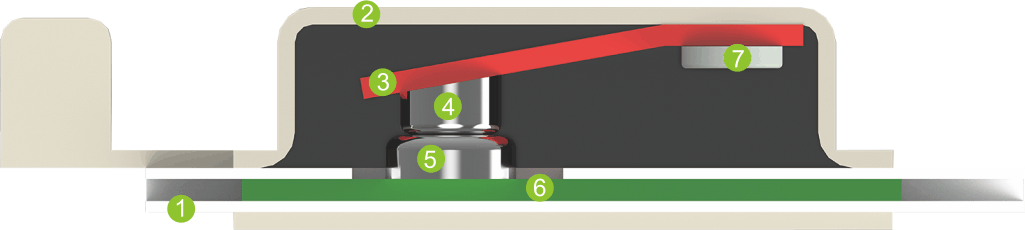

ST07 系列

主要零部件

1) 绝缘纸    2) 外壳    3) 双金属片   4) 动触点

5) 静触点    6) 底板    7) 铁钉


连接结构

静触点焊接在底板上,动触点焊接在双金属片的一端,另一端通过铁钉焊接在外壳上,动触点在双金属片的预压力下,与静触点紧密接触,底板和外壳之间通过绝缘纸隔离,电流经过外壳连接到双金属片上的动触点,再连接到底板上的静触点,形成回路。

BW-B 系列

主要零部件

1)外壳        2)铁支架    3)双金属片

4)动触点    5)底座        6)静触片


连接结构

动触点焊接在双金属片上再与铁支架焊接,静触片和底座整体注塑在一起,底座和铁支架铆接成一个整体。电流经过铁支架到双片上的动触点,再经过静触片形成回路。

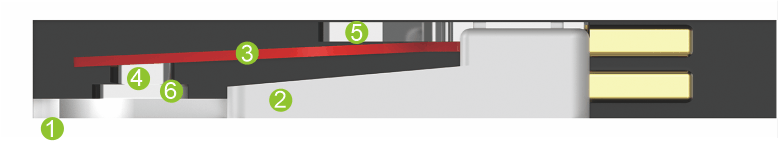

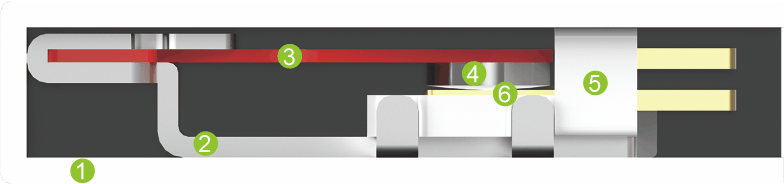

BW-E 系列

主要零部件

1)外壳        2)底座        3)双金属片

4)动触点    5)校温板     6)静触片


连接结构

动触点焊接在双金属片上再焊接到校温板上;静触片和底座整体注塑在一起,电流经过校温板和双金属片后,经过动触点再经过静触片形成回路

ST08 系列
ST08是一款同时具有过流、过热双重保护功能的保护器,内置发热丝和双金属片形成串联回路,电机堵转的过载电流使发热丝快速产生热量,使其给双金属片加温,加快双金属片的发热速度,从而使双金属片更快达到动作温度而弹开切断电路。发热丝不同阻值的发热量不同,导致跳断时间也不同,通过控制发热丝的阻值,可以控制固定电流值下跳断的速度。

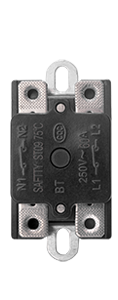

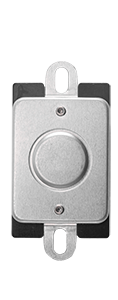

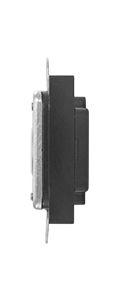

ST09 系列
ST09 温控器是双刀双掷型的自恢复式或手动复位式的超大电流(最大可达 250VAC 63A)温度控制器,塑料结构件把感受温度的双金属片和通过电流的铍铜金属件隔离,防止电流产生的热效应加热双金属片,导致其前提前跳断,提高保护温度的准确性。
ST10 系列
ST10 大电流热保护器是是一款同时具有过流、过热双重保护功能的大电流保护器,内置发热片和双金属片形成串联回路,电机堵转的大电流使发热片快速产生热量,给双金属片加温,加快双金属片达到动作温度的速度,从而更迅速地切断电路。

传感器

汽车用压力传感器
空调用压力传感器
温压一体传感器
咖啡机压力传感器
工业用压力传感器
储能液冷压力传感器
MEMS压力传感器
温湿度传感器

注释:

产品参数由安的测试标准提供,仅供参考,买方在设计或使用时有责任独立分析、评价和判断。对于上述参数外的其他数据,安的没有做任何测试。安的有权对数据进行更正或者变更。
