BW-E

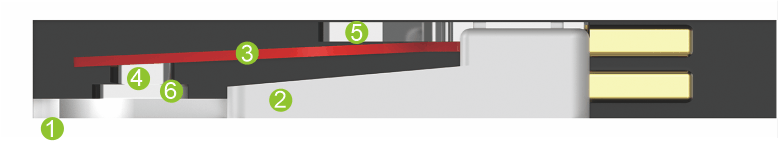

主要零部件

1)外壳        2)底座        3)双金属片

4)动触点    5)校温板     6)静触片


连接结构

动触点焊接在双金属片上再焊接到校温板上;静触片和底座整体注塑在一起,电流经过校温板和双金属片后,经过动触点再经过静触片形成回路。


工作原理

正常状态时,动触点在双片的预压力下与静触片的紧密接触,回路处于闭合状态;当温度达到动作温度时,双金属片产生形变迅速动作,打开动触点切断电路;电路切断后,环境温度开始下降,当下降到复位温度时,双金属片恢复到初始状态,触点重新接触,电路恢复到正常工作状态。

BW-E

BW-E 系列

  • BW-ECP_1
    BW-ECP_2

    BW-EOP

    电气参数: 2A

    产品系列: BW-E

    常开
    自动复位
    带连接导线
    塑料外壳绝缘
  • BW-ECP_1
    BW-ECP_2

    BW-ECP

    电气参数: 2A

    产品系列: BW-E

    常闭
    自动复位
    带连接导线
    塑料外壳绝缘
  • BW-ECM_1
    BW-ECM_2

    BW-EOM

    电气参数: 2A

    产品系列: BW-E

    常开
    自动复位
    带连接导线
    聚酯绝缘套管
  • BW-ECM_1
    BW-ECM_2

    BW-ECM

    电气参数: 2A

    产品系列: BW-E

    常闭
    自动复位
    带连接导线
    聚酯绝缘套管
  • BW-ECM 环氧_1
    BW-ECM 环氧_2

    BW-EOM 环氧包封

    电气参数: 2A

    产品系列: BW-E

    常开
    自动复位
    带连接导线
    环氧包封绝缘
  • BW-ECM 环氧_1
    BW-ECM 环氧_2

    BW-ECM 环氧包封

    电气参数: 2A

    产品系列: BW-E

    常闭
    自动复位
    带连接导线
    环氧包封绝缘
