ST01

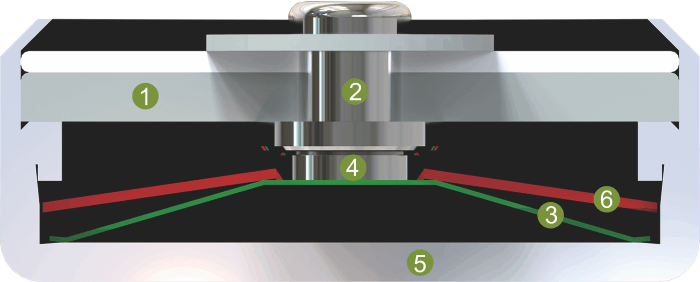

主要零部件

1)陶瓷盖板   2)静触点   3)簧片   4)动触点   5)外壳   6)双金属片


连接结构

静触点和陶瓷盖板铆接;动触点与簧片焊接,簧片成十字架状,四个脚同外壳底部相连;双金属片内孔穿过动触点放置在簧片上。电流经过静触点到动触点,再通过簧片连接外壳形成回路。


工作原理

电路正常状态时,动触点在簧片的预压力下,与静触点紧密接触。当温度达到动作温度时,双金属片受热产生形变迅速翻转,压着簧片向下位移,使得触点分离切断电路;电路被切断后,温度开始下降,当温度下降到复位温度时,双金属片恢复到初始状态,簧片也回弹到初始状态,动触点和静触点重新接触,电路恢复到正常的导通状态。

中文画册产品目录1删Sty6 U10

ST01 系列

  • ST01 U1_1
    ST01 U1_2

    ST01 B U1

    电气参数: 1,6 A ~ 7,5 A

    产品系列: ST01

    常开
    自动复位
    带连接导线
    聚酯薄膜-诺美克斯纸绝缘
  • ST01 U1_1
    ST01 U1_2

    ST01 A U1

    电气参数: 1,6 A ~ 7,5 A

    产品系列: ST01

    常闭
    自动复位
    带连接导线
    聚酯薄膜-诺美克斯纸绝缘
  • ST01 U2_1
    ST01 U2_3

    ST01 B U2

    电气参数: 1,6 A ~ 7,5 A

    产品系列: ST01

    常开
    自动复位
    带连接导线
    无绝缘
  • ST01 U2_1
    ST01 U2_3

    ST01 A U2

    电气参数: 1,6 A ~ 7,5 A

    产品系列: ST01

    常闭
    自动复位
    带连接导线
    无绝缘
  • ST01 U3_1 副本
    ST01 U3_2 副本
    ST01 U3_3 副本

    ST01 B U3

    电气参数: 1,6 A ~ 7,5 A

    产品系列: ST01

    常开
    自动复位
    无连接导线
    无绝缘
  • ST01 U3_1 副本
    ST01 U3_3 副本
    ST01 U3_2 副本

    ST01 A U3

    电气参数: 1,6 A ~ 7,5 A

    产品系列: ST01

    常闭
    自动复位
    无连接导线
    无绝缘
  • ST01 U4_1
    ST01 U4_2

    ST01 B U4

    电气参数: 1,6 A ~ 7,5 A

    产品系列: ST01

    常开
    自动复位
    带连接导线
    环氧树脂包封绝缘
  • ST01 U4_1
    ST01 U4_2

    ST01 A U4

    电气参数: 1,6 A ~ 7,5 A

    产品系列: ST01

    常闭
    自动复位
    带连接导线
    环氧树脂包封绝缘
  • ST01 U5_1
    ST01 U5_2

    ST01 B U5

    电气参数: 1,6 A ~ 7,5 A

    产品系列: ST01

    常开
    自动复位
    带连接导线
    透明聚酯套管绝缘
  • ST01 U5_1
    ST01 U5_2

    ST01 A U5

    电气参数: 1,6 A ~ 7,5 A

    产品系列: ST01

    常闭
    自动复位
    带连接导线
    透明聚酯套管绝缘
  • ST01 U6_1
    ST01 U6_2

    ST01 B U6

    电气参数: 1,6 A ~ 7,5 A

    产品系列: ST01

    常开
    自动复位
    带连接导线
    耐高温塑料绝缘外壳
  • ST01 U6_1
    ST01 U6_2

    ST01 A U6

    电气参数: 1,6 A ~ 7,5 A

    产品系列: ST01

    常闭
    自动复位
    带连接导线
    耐高温塑料绝缘外壳
  • ST01 U7_1
    ST01 U7_3

    ST01 B U7

    电气参数: 1,6 A ~ 7,5 A

    产品系列: ST01

    常开
    自动复位
    带连接导线
    无绝缘
  • ST01 U7_1
    ST01 U7_3

    ST01 A U7

    电气参数: 1,6 A ~ 7,5 A

    产品系列: ST01

    常闭
    自动复位
    带连接导线
    无绝缘
  • ST01 U8_1
    ST01 U8_2

    ST01 B U8

    电气参数: 1,6 A ~ 7,5 A

    产品系列: ST01

    常开
    自动复位
    带插脚
    耐高温塑料绝缘外壳
  • ST01 U8_1
    ST01 U8_2

    ST01 A U8

    电气参数: 1,6 A ~ 7,5 A

    产品系列: ST01

    常闭
    自动复位
    带插脚
    耐高温塑料绝缘外壳
  • ST01 U9_3
    ST01 U9_2

    ST01 B U9

    电气参数: 1,6 A ~ 7,5 A

    产品系列: ST01

    常开
    自动复位
    带连接导线
    耐高温塑料绝缘外壳
  • ST01 U9_3
    ST01 U9_2

    ST01 A U9

    电气参数: 1,6 A ~ 7,5 A

    产品系列: ST01

    常闭
    自动复位
    带连接导线
    耐高温塑料绝缘外壳
  • ST01H_1
    ST01H_2

    ST01 H

    电气参数: 1,6 A ~ 10 A

    产品系列: ST01

    常闭
    手动复位
    带连接导线
    聚酯薄膜-诺美克斯纸绝缘
