ST06

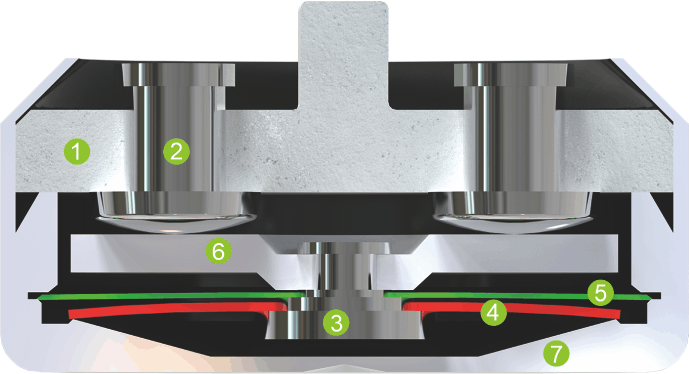

主要零部件

1）陶瓷盖板  2）静触点  3）铆接轴销  4）双金属片

5）锅仔片     6）动触片  7）外壳


连接结构

静触点和陶瓷盖板铆接在一起；动触片、双金属片和锅仔片通过轴销铆接在一起；动触片在锅仔片的预压力下，与静触点紧密接触；电流经过静触点和动触片形成回路。


工作原理

当电路正常工作时，动触片和静触点处于闭合状态：当温度上升达到动作温度时，双金属片受热产生形变迅速翻转，通过铆接轴销带着锅仔片向下位移，从而使动触片和静触点分离切断电路；电路切断后，环境温度开始下降，当下降到复位温度时，双金属片自动翻转回到初始状态，锅仔片也回弹到初始状态，从而使动触片和静触点重新接通，电路恢复到正常工作状态。

st06

ST06 系列

  • ST06 U1_1
    ST06 U1_2

    ST06 U1

    电气参数: 6,3 A ~ 25 A

    产品系列: ST06

    常闭
    自动复位
    带连接导线
    聚酯薄膜-诺美克斯纸绝缘
  • ST06 U2_1
    ST06 U2_2

    ST06 U2

    电气参数: 6,3 A ~ 25 A

    产品系列: ST06

    常闭
    自动复位
    带连接导线
    无绝缘
  • ST06 U4_1
    ST06 U4_2

    ST06 U4

    电气参数: 6,3 A ~ 25 A

    产品系列: ST06

    常闭
    自动复位
    带连接导线
    环氧树脂包封绝缘
  • STH6_1
    STH6_2

    STH6 U1

    电气参数: 13,5 A ~ 35 A

    产品系列: ST06

    常闭
    自动复位
    带连接导线
    无绝缘
