ST11

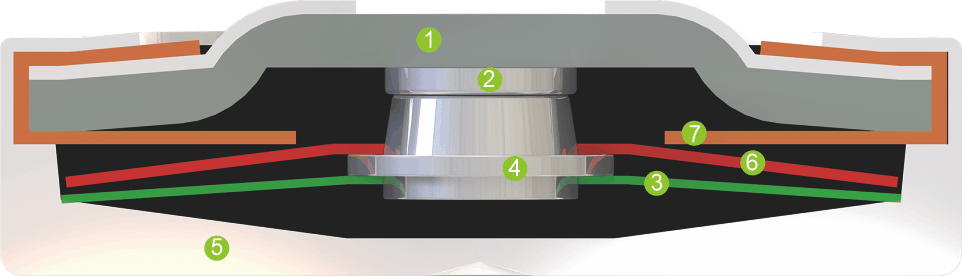

主要零部件

1）铁盖板     2）静触点     3）锅仔片

4）动触点     5）外壳        6）双金属片     7）绝缘纸


连接结构

静触点和铁盖板焊接；双金属片和锅仔片通过动触点上的台阶组合在一起。电流经过静触点到动触点，再通过锅仔片连接外壳形成回路。


工作原理

电路正常状态时，动触点在锅仔片的预压力下，与静触点紧密接触。当温度达到动作温度时，双金属片受热产生形变迅速翻转，压着锅仔片向下位移，使得触点分离切断电路；电路被切断后，温度开始下降，当温度下降到复位温度时，双金属片恢复到初始状态，锅仔片也回弹到初始状态，动触点和静触点重新接触，电路恢复到正常的导通状态。

英文产品目录01

ST11 系列

  • ST11_1
    ST11_2

    ST11

    电气参数: 1,6 A ~ 7,5 A

    产品系列: ST11

    常闭
    自动复位
    带连接导线
    聚酯薄膜-诺美克斯纸绝缘
